Элементы топливной системы ГАЗ-52
Топливный бак емкостью 90 литров установлен на раме под
кабиной львовского автопогрузчика. Основным условием
нормальной работы топливной системы является чистота.

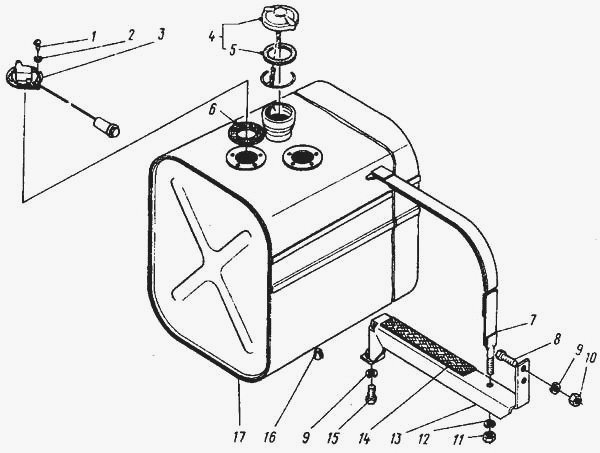

Рис.29. Бак топливный в сборе 4014-1101010-11
1 - Датчик указателя уровня топлива БМ18-А
2 - Шайба 252133-П2
3 - Винт М5х12 220078-П29
4 - Пробка в сборе 21-1103010
5 - Прокладка 21-1103075
6 - Прокладка 11-9338
7 - Лента стяжная в сборе 4014-1101106
8 - Болт М12х20 201544-П29
9 - Шайба 252137-П29
10 - Гайка М12 250514-П29
11 - Гайка М10 250512-П29
12 - Шайба 252136-П29
13 - Кронштейн в сборе 4014-1101102
14 - Прокладка 4014-1101118
15 - Болт М12х25 201538-П29
16 - Пробка 4045М-3405125
17 - Бак топливный 4014-1101011-11
Заливать в бак необходимо только чистый бензин и периодически надо спускать воду и грязь через сливную пробку отстойника, а также следует промывать бензиновый бак. Количество топлива в баке проверяется по электрическому или ручному указателям уровня.

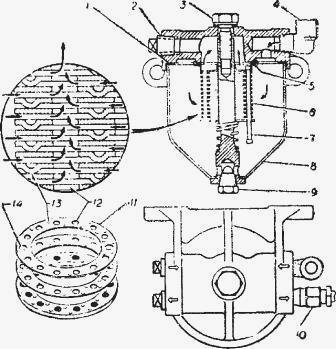

Рис. 30. Бензиновый фильтр-отстойник ГАЗ-51/52
1—прокладка крышки. 2—крышка, 3—болт крышки, 4—впускной штуцер 5—про-кладка фильтрующего элемента, 6—фильтрующий элемент, 7—стойка фильтрующего элемента, 8—корпус, 9—сливная пробка, 10—выпускной штуцер, 11—пластина фильтрующего элемента, 12—отверстия в пластинах для прохода бензина, 13—выступы на пластине, 14—отверстия в пластине для стоек (два отверстия в каждой пластине).
Бензиновый фильтр-отстойник (рис. 30) прикреплен к правому лонжерону рамы сзади кабины. Фильтрующий элемент отстойника состоит из пластин 11. Благодаря выступам 13 высотой 0,05 мм между пластинами образуются щели, через которые в отверстия 12 проходит только чистый бензин.

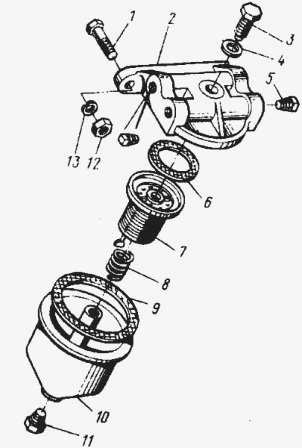

Рис.31. Фильтр топливный 52-04-1105
Отстойник в сборе 52-04-110509
1 - Болт М10х30 201499-П29
2 - Крышка 51А-1105015-А
3 - Болт крышки 51-1105077
4 - Шайба 11 293325-П
5 - Пробка К 1/4" А-24466
6 - Прокладка 51-1105045
7 - Элемент фильтрующий в сборе 51А-1105020
8 - Пружина 51-1105048
9 - Прокладка крышки 51-1105075
10 - Корпус в сборе 51А-1105060-01
11 - Пробка К 1/4" 353052-П8
12 - Гайка М10 250512-П29
13 - Шайба 252136-П29
Уход за бензиновым отстойником состоит в систематическом спуске воды и грязи через сливную пробку 9, а также в периодической промывке фильтрующего элемента.
Для промывки элемента необходимо отвернуть болт 3 на крышке отстойника и снять корпус 8 вместе с фильтрующим элементом. При разборке отстойника важно не повредить прокладку 1.
При сливе грязи из отстойника отвернуть пробку 9 и, опорожнив отстойник, промыть его чистым бензином.
При наличии в баке этилированного бензина при промывке отстойника нужно избегать попадания бензина на кожу и одежду и не вдыхать его пары. Промывку следует делать вне гаража.
Бензонасос (топливный насос) ГАЗ-51/52 (рис. 32) снабжен рычагом для ручной подкачки бензина в поплавковой камере карбюратора. Этот рычаг удерживается пружиной в нижнем положении, иначе насос может отключиться и подачи горючего не будет.

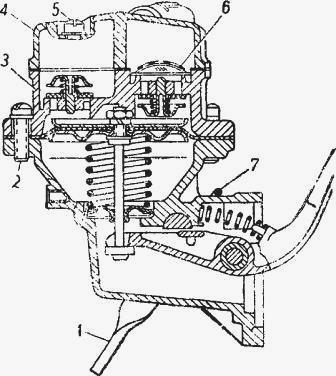

Рис. 32. Бензонасос (насос топливный) ГАЗ-52
1—рычаг ручной подкачки 2—винт крепления головки (восемь шт.), 3—головка, 4—крышка, 5—винт крепления крышки, 6—фильтр, 7—оттяжная пружина.
В верхней части бензонасоса расположен сетчатый фильтр, нуждающийся в периодической очистке. Без крайней необходимости разбирать топливный насос не следует. Для удаления грязи и промывки сетки фильтра 4 следует отвернуть два болта 5 и снять крышку 6.

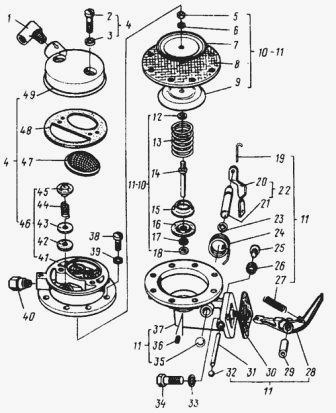

Рис.33. Бензонасос ГАЗ-52 в сборе Б9Г
1 - Штуцер КГ 1/4" 298348-П29
2 - Винт М6х25 222529-П51
3 - Винт 252134-П2
4 - Головка насоса в сборе 51А-1106015-А
5 - Гайка М5 250464-П29
6 - Шайба 5 252133-П2
7 - Шайба диафрагмы верхняя 51А-1106147
8 - Диафрагма 13-1106142
9 - Шайба диафрагмы нижняя 51А-1106146
10 - Диафрагма в сборе 51А-110640
11 - Корпус в сборе 51А-1106090
12 - Шайба уплотнительная 51А-1106149
13 - Пружина диафрагмы 51А-1106150
14 - Тяга диафрагмы 51А-1106144
15 - Держатель уплотнителя тяги 51М-1106153
16 - Уплотнитель тяги 51А-1106154
17 - Шайба рычага 51А-1106156
18 - Шайба упорная рычага 51АЮ-1106158
19 - Шплинт 51А-1106103
20 - Рычаг ручного привода 51А-1106102
21 - Валик ручного привода 51А-1106098-Б
22 - Валик ручного привода в сборе 51АЮ-1106095-10
23 - Уплотнитель валика 51А-1106100
24 - Пружина рычага 51А-1106175
25 - Пробка К75-1107435-А
26 - Прокладка 12-89
27 - Пружина рычага привода насоса 51А-1106118
28 - Рычаг привода насоса 51А-1106108
29 - Втулка рычага 13-1106124-Б
30 - Прокладка 51А-1106170
31 - Валик рычага 51А-1106128
32 - Шарик Ш 7,144 мм 340033-П
32 - Шарик Ш 7,144 мм 340033-П
33 - Шайба 252155-П2
34 - Болт М8х25 290623-П8
35 - Заглушка 260304-П29
36 - Сетка воздушного фильтра К37-43
37 - Корпус 51А-1106094
38 - Винт М6х16 222525-П29
39 - Шайба 252134-П2
40 - Штуцер 298339-П29
41 - Головка 51А-1106018
42 - Клапан 13-1106022
43 - Пластина клапана 51А-1106023
44 - Пружина клапана 51А-1106027
45 - Обойма клапана 51А-1106026
46 - Головка с клапанами в сборе 51А-1106016
47 - Фильтр в сборе 51А-1106045
48 - Прокладка крышки 13-1106058
49 - Крышка 51А-1106055-Б
