Гидроцилиндр подъема львовского погрузчика
Гидроцилиндр подъема
40814-4613010-10
Диаметр штока 70 мм, Высота подъема 3,3 м / 4,5 м
Длина гидроцилиндра 1,9 м / 2,4 м
Применяется в грузоподъемниках Львовских погрузчиков следующих моделей: Автопогрузчик 40814 (двигатель ГАЗ-52), Автопогрузчик 40810, 41015, 41030 (двигатель Д-243)
Гидроцилиндр 40814-4613010-10 одностороннего действия. Подъем происходит после подачи от насоса рабочей жидкости в полость гидроцилиндра, а опускание происходит под действием тяжести груза или рабочего оборудования.

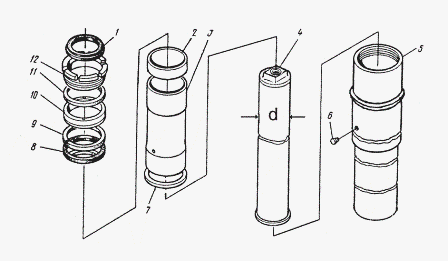

Рис.63. Гидроцилиндр подъема (шток 70 мм)
1 - Грязесъемник 40814-4613040-10
2 - Направляющая 40814-4613061-10
3 - Втулка 40814-4613058-10
4 - Шток (Плунжер) d=70 mm 40814-4613030-10
Шток (Плунжер) d=70 mm 40814-4613031-10
5 - Корпус 40814-4613020-10
Корпус 40814-4613021-10
6 - Пробка КГ 1/4" 262541-П29
7 - Втулка 40814-4613057-10
8 - Манжета 40814-4613071-10
10 - Гильза 40814-4613070-10
9 - Кольцо защитное 40814-4613072-10
11 - Кольцо уплотнительное 082-090-46-2-2
12 - Гайка 40814-4613079-10
Гидроцилиндр подъема 4014-4613010
Диаметр штока 125 мм, Высота подъема 3,3 м / 4,5 м
Длина гидроцилиндра 2,1 м / 2,6 м
Применяется в грузоподъемниках Львовских погрузчиков следующих моделей: Автопогрузчик 4045, 4014 (двигатель ГАЗ-52)
Гидроцилиндр подъема 4081-4613010
Диаметр штока 110 мм, Высота подъема 3,3 м / 4,5 м
Длина гидроцилиндра 2,1 м / 2,6 м
Применяется в грузоподъемниках Львовских погрузчиков следующих моделей: Автопогрузчик 4081, 40811, 40816 (двигатель Д-144)

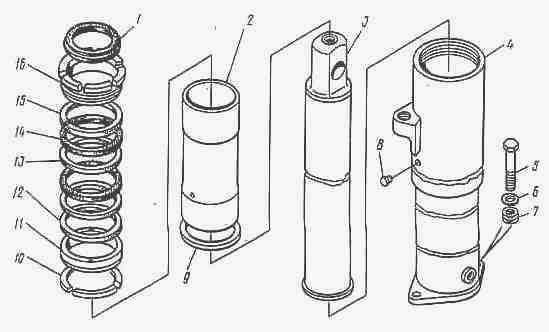

Рис.64. Гидроцилиндр подъема (шток 110/125 мм)
1 - Грязесъемник 4081-4613040
2 - Втулка 4081-4613074
3 - Шток (Плунжер) 4081-4613050
4 - Корпус 4081-4613020
5 - Болт М16х1,5х85 202154-П29
6 - Шайба 252018-П8
7 - Пружина 4000-4613104
8 - Пробка КГ 1/4" 262542-П29
9 - Втулка 4081-4613075
10 - Сектор упорный 4081-4613078
11 - Сепаратор 4081-4613080
12 - Кольцо упорное 4081-4613145
13 - Манжета 4081-4613090
14 - Манжета 4081-4613150
15 - Кольцо нажимное 4081-4613140
16 - Гайка 4081-4613079
Принцип работы гидроцилиндров диаметром штока 125 / 110 мм такой же, как и с диаметром штока (плунжера) 70 мм.
На гидроцилиндрах подъема львовского погрузчика диаметром штока 125 мм и высотой подъема 4,5 м устанавливается блок клапанов, который предотвращает резкое опускание вниз рабочего оборудования.
Командное давление на открытие регулятора расхода рабочей жидкости для опускания груза (или захватного органа) подается дросселем. Масло подводится к блоку клапанов на цилиндре подъема-опускания и далее в сливной трубопровод.
При подъеме груза масло через штуцер отжимает обратный клапан влево и поступает через полость блока клапанов к упомянутому цилиндру. Клапан, регулирующий расход масла, давлением последнего и усилием пружины прижат к седлу, т. е. заперт.
Если управляющий гидроцилиндром подъема-опускания золотник гидрораспределителя находится в нейтральном положении, то давление масла в данном цилиндре от действия тяжести груза и находящейся навесу части грузоподъемника совместно с усилием пружины запирают обратный клапан. При этом является закрытым также клапан регулировки расхода.
После установки золотника гидрораспределителя в положение "Опускание" масло от него подводится через штуцер в полость и перемещает клапан вправо.
