Распредвал двс ГАЗ-52
Распредвал ГАЗ-51/52 кованый, изготовлен из стали 40,
содержащей 0,40—0,45% углерода. Вал работает в четырех
подшипниках, снабженных втулками из сталебаббитовой ленты.
Подшипники распределительного вала окончательно обрабатывают
после запрессовки втулок в блок.
Расположены подшипники в верхней правой части картера. Для удобства обработки подшипников и установки распределительного вала опорные шейки распределительного вала делают различных диаметров. Диаметр первой шейки равен 52 мм, второй 51 мм, третьей 50 мм и четвертой 48 мм.
Профили впускных и выпускных кулачков одинаковы. Их расположение по длине распредвала ГАЗ-52 соответствует расположению клапанов, показанному на рис. 13.
Кулачки по ширине шлифуют на конус, назначение которого сообщать вращение толкателям. Конусность 7'/г—124 2'.
Вследствие наличия сферы на рабочей поверхности тарелки толкателя, а также конуса по ширине кулачков точка касания тарелки с кулачком несколько смещена относительно оси вращения толкателя.
Это смещение способствует вращению толкателей во время работы, чем достигается равномерный износ их стержней и тарелок (рис. 13).

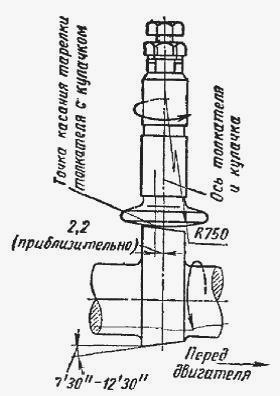

Рис. 13. Схема работы толкателя
Так как меньшее основание конуса кулачка направлено в сторону передней опорной шейки, толкатели вращаются против часовой стрелки. Поэтому сила трения между толкателем и кулачком при соприкосновении толкателя со стержнем клапана стремится завертывать болт в толкатель.
За одно целое с распределительным валом выполнены шестерня привода масляного насоса, расположенная в средней его части, и эксцентрик привода бензинового насоса, расположенный между кулачками выпускного и впускного клапанов первого цилиндра.
Распределительный вал ГАЗ-51 приводится во вращение парой цилиндрических шестерен со спиральными зубьями. Для обеспечения бесшумности работы шестерню распределительного вала изготовляют из текстолита (со стальной ступицей), шестерню коленчатого вала — из стали.
В обеих шестернях имеются резьбовые отверстия, служащие для снятия шестерен съемником. Снаружи шестерни закрыты крышкой, отштампованной из листовой стали.

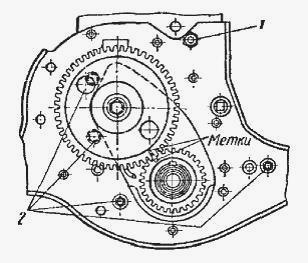

Рис. 14. Установка распределительных шестерен и места предварительного крепления пластины крышки распределительных шестерен
1 — гайка предварительного крепления пластины; 2 — болты.
Для обеспечения правильности фаз газораспределения необходимо шестерни установить так, чтобы метка «О» на зубе шестерни коленчатого вала приходилась против риски у впадин зубьев шестерни распредвала ГАЗ-51/52 (рис. 14).
От осевых перемещений распределительный вал удерживается стальным упорным фланцем 2 (рис. 15), привернутым двумя болтами 3 к переднему торцу блока. Этот фланец помещается между торцом первой опорной шейки 5 распределительного вала и ступицей распределительной шестерни 1.

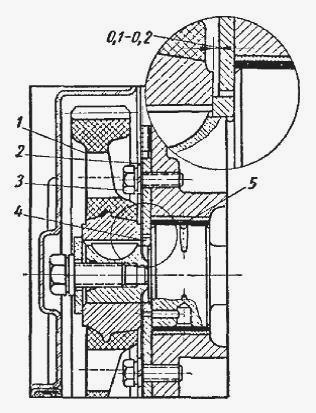

Рис. 15. Передний упорный подшипник распредвала ГАЗ-52
1 — распределительная шестерня; 2 — упорный фланец; 3 — болт; 4 — распорное кольцо; 5 — первая опорная шейка распределительного вала.
Толщина опорного фланца на 0,1—0,2 мм меньше толщины распорного кольца 4, зажатого между торцами шейки вала и ступицы шестерни. Разницей в толщине этих двух деталей обеспечивается необходимый осевой зазор распределительного вала. Этот зазор показан на рис. 15 сверху.

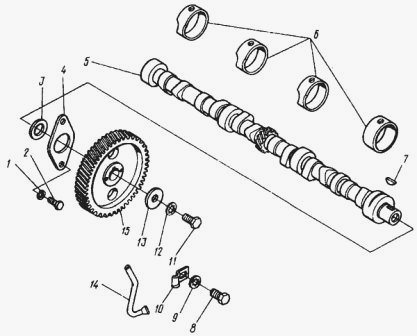

Рис.16. Вал распределительный ГАЗ-51
1 - Шайба 252135-П2
2 - Болт М8х20 201456-П2
3 - Кольцо распределительного вала
4 - Фланец распределительного вала
5 - Вал распределительный 40П-1006015
6 - Втулки распределительного вала ВК12-1000103
7 - Шпонка 5х22 260417-П
8 - Болт М6х12 290489-П
9 - Шайба 252174-П8
10 - Скоба 12-1006267
11 - Болт М12х1,25х25 201561-П
12 - Шайба 252177-G8
13 - Шайба
14 - Трубка 49-1006049
15 - Шестерня распределительного вала 11-6256-А4

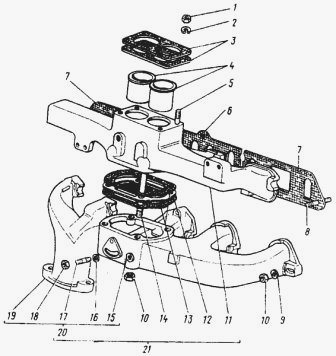

Рис.17. Газопровод ГАЗ-52
1 - Гайка М8х1 250503-П29
2 - Шайба 252135-П29
1 - Гайка М8х1 250503-П29
3 - Прокладка 53Ф-1107015
4 - Втулка направляющая 51А-1008130
5 - Шпилька М8х72 216331-П2
6 - Прокладка газопровода средняя 12-1008080
7 - Прокладка газопровода крайняя 12-1008084
9 - Шайба 293318-П
8 - Шпилька М10х1,25х30 291798-П
10 - Гайка М10х1 292782-П
11 - Труба впускная 40П-1008015
12 - Пластина подогрева смеси 12-1008020-Б1
13 - Прокладка 12-1008019-21
14 - Шпилька М10х1х82 291814-П
15 - Шайба нижняя 293236-П
16 - Шайба верхняя 252004-П8
17 - Шпилька М6х0,75х14 291678-П
18 - Гайка М6х0,75 250533-П
19 - Коллектор выпускной 51-1008026
20 - Коллектор выпускной в сборе 51-1008024-Б
21 - Газопровод двигателя в сборе 53Ф-1008010
