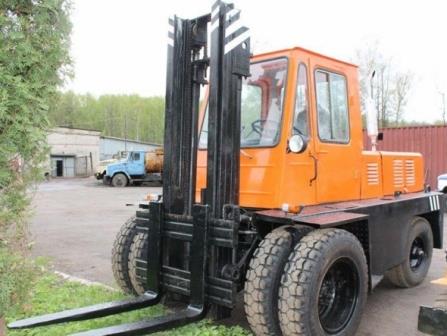

Рабочие показатели львовского погрузчика АП-40810




Основные элементы автопогрузчика АП-40810

Двигатель Д-243

Тип - Дизель четырехтактный

Число цилиндров и их расположение - 4 в один ряд

Порядок работы цилиндров - 1-3-4-2

Диаметр цилиндров, мм - 110

Ход поршня, мм - 125

Рабочий объем цилиндров, л - 4,75

Степень сжатия (расчетная) - 16,0

Гарантируемая мощность брутто (при 2000 мин-1), кВт (л.с.), не менее - 57 (78)

Крутящий момент брутто (максимальный крутящий момент), Н/м (кгс/м), не менее - 290,4 (29,6)

Система смазки - Комбинированная: под давлением и разбрызгиванием

Масляный фильтр - реактивная центрифуга

Охлаждение - водяное

Трансмиссия погрузчика АП-40810

Сцепление - однодисковое, сухое с периферийными пружинами и демпферным устройством, модели ГАЗ-53

Привод выключения сцепления - механический, от ножной педали

Коробка передач - механическая, четырехступенчатая, двухходовая с синхронизаторами на III-IV передачах (задняя передача не используется), модели ГАЗ-53

Переключение передач - качающимся рычагом

Механизм обратного хода (МОХ) - одноходовой с цилиндрическими прямозубыми шестернями

Передаточные числа:

при движении вперед - 1,43

при движении назад - 1,76

Переключение передач - рычажное

Карданная передача - два карданных вала открытого типа с карданными шарнирами на игольчатых подшипниках

Ведущий (передний) мост АП-40810 - модель ЗИЛ-130, доработанный по тормозам

Главная передача - двойная, состоит из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен

Передаточное число главной передачи - 6,32

Несущая система, мосты, подвеска, колеса и шины

Рама - коробчатая, сварная

Подвеска переднего (ведущего) моста - жесткая, мост крепится к раме-шасси болтами

Управляемый мост погрузчика АП-40810 (Подвеска задней оси) - балансирная

Полный ход колеса в вертикальной плоскости, мм - 150±15

Схождение колес (по ободьям), мм - 0±5

Максимальный угол поворота левого колеса вправо и правого колеса влево, C° - 75±1

Колеса - дисковые со съемными бортовыми и замочными кольцами, крепятся гайками на шпильках

Число колес:

на переднем мосту - 4

на задней оси - 2

Профиль обода колеса:

переднего - 178-508 (7,0-20)

заднего - 127-381 (5,00Р-15)

Шины - пневматические камерные

Обозначения шин:

передних колес - 240-508 (8,25-20)

задних колес - 240-381 (8,25-15)

Число слоев в шинах передних и задних колес - 14

Модель шин:

передних колес - М-149

задних колес - ЛФ-268

Рекомендуемое давление в шинах, кПа (кгс/см3)

передних колес - 640 (6,5)

задних колес - 590 (6,0)

Рулевое управление

Рулевое управление автопогрузчика - Гидравлический рулевой привод

Управление гидростатическим рулевым приводом - тип Д-160 (Т-160) со встроенным обратным сливным клапаном, направляющий жидкость к цилиндру рулевого привода.

Гидроцилиндр рулевого управления АП-40810

тип - поршневой двухстороннего действия

диаметр поршня, мм - 63

диаметр штока, мм - 28

ход поршня, мм – 280

Гидроруль (насос-дозатор) – Д-160 14.20

Гидравлические насосы

Насос НШ-71 (подъем/наклон)

тип - шестеренный

направление вращения - левое

подача, дм3/мин (л/мин) - 71

частота вращения, с-1 (об/мин) - 1920

Насос НШ-10 / НШ-16 (рулевое управление)

тип - шестеренный

направление вращения - левое

подача, дм3/мин (л/мин) - 10 (16)

частота вращения, с-1 (об/мин) - 2200

Тормоза автопогрузчика АП-40810

Рабочий тормоз - барабанный с внутренними колодками, действует только на ведущие (передние) колеса; зазор между накладками колодок и тормозными барабанами; регулируется автоматически.

Привод тормозных колодок - гидравлический

Стояночный тормоз - трансмиссионый барабанный с внутренними колодками

Модель - ЗИЛ-130

Привод колодок - механический

Грузоподъемный механизм

Грузоподъемник – телескопический, КПД - 0,92

Гидрораспределитель - РХ80 / 3Р80 трехсекционный, или 2Р80 двухсекционный

Давление в гидросистеме, на которое отрегулирован предохранительный клапан распределителя, МПа (кгс/см3) - 18±0,5 (180±5)

Гидроцилиндр подъема стрелы:

число гидроцилиндров - 2

тип - плунжерный, одностороннего действия

диаметр штока (плунжера) - 70 мм

ход плунжера, мм

для высоты подъема Н=4,5м - 2220

для высоты подъема Н=3,3м - 1620

Гидроцилиндр наклона стрелы:

число гидроцилиндров - 2

тип - поршневой, двухстороннего действия

диаметр поршня, мм - 110

диаметр штока, мм - 40

ход поршня, мм - 110

Бак гидравлический - сварной, общий для систем привода цилиндров грузоподъемника и гидроусислителя руля с воздушным и заливным фильтрами.

Гидропроводы - нагнетательная линия высокого давления; всасывающая и сливная - стальные трубки и шланги низкого давления

Масса поднимаемого груза (грузоподъемность) при высоте подъема, кг:

до 3300 мм - 5000

свыше 3300 мм - 4000

Масса снаряженного автопогрузчика АП-40810 включает массы неснаряженного автопогрузчика и снаряжения. В снаряжение входят инструмент, приспособления и заправка: топливом - топливного бака; рабочей жидкостью - гидросистемы; смазками - системы смазки двигателя, картеров коробки передач, механизма обратного хода, переднего моста, редуктора привода гидронасосов; охлаждающей жидкостью - системы охлаждения двигателя.

Расстояние центра массы груза от передних вертикальных стенок вилочных подхватов, мм - 600

Высота подъема от грунта вилочных подхватов и ковша, мм - 3300

Масса, кг - 6350

Осевые массы снаряженного автопогрузчика, кг

передняя - 2790

задняя - 3465

Габариты, мм

длина без рабочего приспособления (без вил) - 3900

длина с рабочим приспособлением (с вилами) - 5100

ширина - 2350

Высота по грузоподъемнику при опущенных вилах, мм - 2650

База, мм - 2300

Колея колес, мм

передних - 1790

задних - 1480

Радиус поворота по наружному габариту, мм - 3550+100

Дорожный просвет под грузоподъемником, мм не менее - 200

Углы наклона рамы грузоподъемника:

вперед - 3°-1°

назад не менее - 12°

Свободный подъем каретки (без изменения высоты грузоподъемника), мм - 260

Наибольшая скорость передвижения с грузом, км/ч, не менее - 23

Скорость подъема с грузом и без груза, м/с, не менее 0,45±0,05

Преодолеваемый уклон, % не менее - 16

Высота 3300 мм на грузоподъемниках с высотой подъема Н=4500 мм достигается при совмещении нижнего торца стоек внутренней рамы с метками наружной рамы грузоподъемника.

Распределение нагрузки на опорную площадку от массы погрузчика АП-40810 дано при вертикальном положении рам грузоподъемника.

Допустимое отклонение массы - ±3%

Скорость движения погрузчика с грузом выбирается водителем, исходя из обстановки (установленных ограничений и интенсивности движения) на площадке, состояния покрытия площадки и погодных условий, а также условий безопасности при оперировании с грузом.

Параметры львовских погрузчиков АП-40810 со сменными приспособлениями

Масса поднимаемого груза (грузоподъемность), согласно отметкам на консольной стреле, кг

Высота подъема H=3,3м

1 - 1500

2 - 2500

3 - 3000

4 - 4000

Высота подъема H=4,5м

1 - 1000

2 - 1500

3 - 2000

4 - 3000

Высота подъема от грунта, мм

крюка стрелы - 4315

ковша - 5515

Расстояние от крюка стрелы до грунта (минимальное), мм - 1075

Габаритные размеры, мм

длина со стрелой - 6090

длина с ковшовым захватом - 5365

Вместимость ковша, м3 0,57
