Модели гидрораспределителей львовских погрузчиков
Гидрораспределитель РХ-80,
3Р80
Гидрораспределитель – это гидравлическое оборудование, которое управляет пуском, остановкой и направлением потока рабочей жидкости в двух и более гидролиниях в зависимости от внешнего управляющего воздействия.
На львовских автопогрузчиках устанавливаются золотниковые гидравлические распределители, имеющие две или три секции.
Так как на львовском погрузчике рабочими цилиндрами являются гидроцилиндры подъема и наклона, то 2-х секционного гидрораспределителя (2Р80) вполне достаточно.
Но если на автопогрузчик Львов устанавливают дополнительное рабочее оборудование (ковш или безблочная стрела с гидравлическим управлением крюком), то устанавливают гидрораспределитель, который имеет три секции (3Р80 или РХ80).
Описание и принцип действия гидравлического распределителя 2Р80, РХ-80, 3Р80
Гидрораспределитель ( Рис. 1) предназначен для управления работой гидроцилиндров.

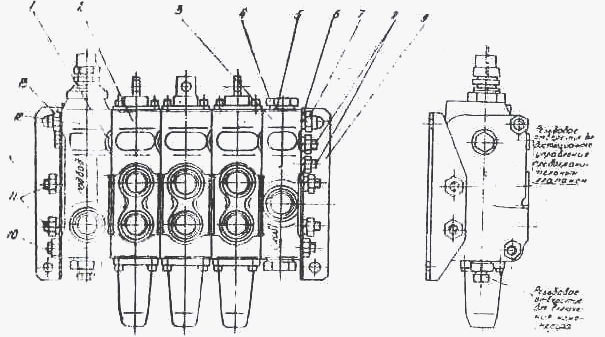

Рис.85. Гидрораспределитель РХ-80, 3Р80
1. Резиновое кольцо
2. Рабочая секция
3. Сливная секция
4. Пробка
5. Уплотнительное кольцо
6. Шайба
7. Гайка
8. Болт
9. Кронштейн
10. Болт
11. Болт
12. Напорная секция
13. Кронштейн
Гидрораспределитель 2Р80 состоит из напорной секции 12 (Рис. 85) со встроенным предохранительным клапаном, трех рабочих секций 2 и сливной секции 3.
Напорная секция, рабочие секции и сливная секция соединены в одно целое при помощи болтов и гаек.
Рабочие секции трехпозиционные с пружинным возвратом золотников из крайних (рабочих) положений в нейтральное. Управление золотников осуществляется при помощи рычагов, подсоединяемых к золотникам.
Предохранительный клапан, встроенный в напорную секцию 12, предохраняет нагнетаемую магистраль от перегрузок.

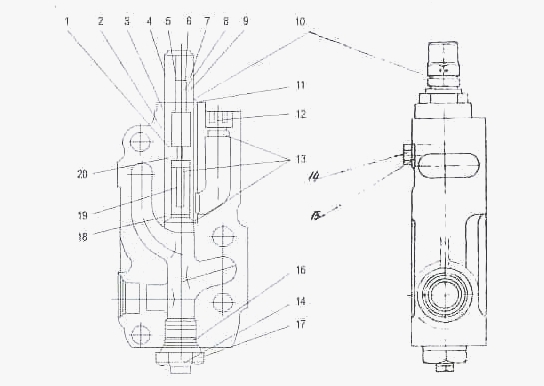

Рис.86. Напорная секция гидрораспределителя РХ80, 3Р80
1. Кольцо резиновое
2. Шарик
3. Опора
4. Наставка
5. Пружина
6. Опора
7. Регулировочный болт
8. Колпачковая гайка
9. Гайка
10. Кольцо уплотнительное
11. Гайка
12. Пробка
13. Кольцо резиновое
14.Пробка
15. Кольцо уплотнительное
16. Кольцо резиновое
17. Пробка
18. Втулка
19. Поршень
20. Седло
Предохранительный клапан регулируется болтом 7 (Рис. 86) на определенное давление в гидросистеме, закрепляется гайкой 9 и закрывается колпачковой гайкой 8. При вращении болта 7 вправо - давление повышается, при вращении влево – понижается.

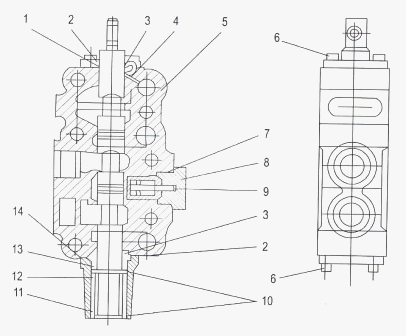

Рис.87. Рабочая секция гидрораспределителя РХ80, 3Р-80
1. Фланец
2. Медная прокладка
3. Кольцо резиновое
4. Золотник
5. Корпус
6. Гайка
7. Кольцо резиновое
8. Пробка
9. Обратный клапан
10. Опора
11. Кольцо предохранительное
12. Пружина
13. Кольцо резиновое
14. Крышка
С помощью встроенного в каждую рабочую секцию обратного клапана 9 (Рис. 87) предотвращается противоток рабочей жидкости из гидроцилиндра в момент переключения золотника.
Для нормальной работы гидрораспределителя львовских погрузчиков необходима тщательная фильтрация рабочей жидкости (тонкость фильтрации 63 мкм).
При загрязнении рабочей жидкости возможны случаи нарушения работы обратного и предохранительного клапанов, а также золотников рабочих секций, что может привести к выходу из строя гидрораспределителя.
В процессе эксплуатации гидрораспределитель не требует специального ухода. Рекомендуется периодически контролировать величину давления настройки предохранительного клапана.
Неисправности гидрораспределителя 2Р80, РХ-80, 3Р80 и методы их устранения
В гидрораспределителе нет давления или оно не достаточно.
Разрегулирован предохранительный клапан гидрораспределителя - Проверить давление в гидросистеме и при необходимости отрегулировать предохранительный клапан.
При включении золотника гидрораспределителя РХ80, 3Р-80 гидроцилиндр подъема грузоподъемника не работает или работает при нагрузке менее 5 тонн.
Села или сломалась пружина предохранительного клапана - Разобрать клапан и осмотреть пружину. При необходимости заменить.
Заел обратный клапан - Извлечь клапан, промыть, зачистить забоины и заусенцы. Проверить передвижение клапана в отверстии корпуса и собрать снова
Большой износ конической поверхности перепускного клапана - Заменить клапан
Большой износ или поломка седла клапана - Выпрессовать седло клапана и заменить новым
Большой износ золотника или отверстия в корпусе гидрораспределителя - Извлечь золотник из корпуса. Измерить пояски золотника и соответствующие им отверстия в корпусе. Если зазор между диаметром пояска и диаметром отверстия в корпусе более 0,04 мм – золотник заменить.
В масляном (гидравлическом) баке мало рабочей жидкости - Долить рабочую жидкость до уровня по указателю
На седле обратного клапана находятся посторонние частицы. Поршень не прилегает к седлу - Отвинтить заглушку. Вынуть упор пружины и обратный клапан, осмотреть его коническую часть и седло в корпусе гидрораспределителя РХ-80, 3Р80 и удалить посторонние частицы. Промыть поршень в бензине, очистить функциональное отверстие в поршне и продуть воздухом.
Шарик не уплотняет седло - Седло и шарик прочистить, а при износе шарика – заменить его.
Цилиндрическая часть перепускного клапана туго перемещается в корпусе - Промыть клапан, седло и направляющую в корпусе и добиться свободного перемещения клапана
Переключение рычагов гидрораспределителя невозможно или затруднено
Заел золотник - Заменить гидрораспределитель или сдать в ремонт
Сломалась пружина золотника - Заменить пружину
Просачивание рабочей жидкости у резьбовых соединений
Неплотность резьбовых соединений - Подтянуть резьбовые соединения
Износ резиновых колец - Заменить кольца
Просачивание рабочей жидкости у верхнего фланца или нижней крышки рабочей секции
Не уплотняет резиновое кольцо - Заменить кольцо
Золотник рабочей секции нельзя переместить в рабочее положение
Наполнение нижней крышки рабочей жидкостью - Заменить резиновое кольцо, которое не уплотняет
Заедание золотника в результате загрязнения рабочей жидкости - Заменить рабочую секцию
Просачивание рабочей жидкости корпусами отдельных секций гидрораспределителя
Не подтянуть болты - Подтянуть болты
Не уплотняет резиновое кольцо - Заменить кольцо
Просачивание рабочей жидкости из гидрораспределителя вокруг пробок в корпусах отдельных секций
Не уплотняет резиновое кольцо, установленное вокруг наставки - Заменить кольцо
Не затянуты пробки - Подтянуть пробки
Не уплотняют кольца 10, 15 и резиновое кольцо - Заменить кольца
Просачивание рабочей жидкости у пробки обратного клапана
Резиновое кольцо не уплотняет - Заменить кольцо
Просачивание рабочей жидкости через пробку
Не подтянута пробка - Подтянуть пробку
Уплотнительное кольцо не уплотняет - Заменить уплотнительное кольцо.
