Клапаны двигателя ГАЗ-52
Клапаны ГАЗ-51/52 — нижние, расположены с правой стороны
блока цилиндров и приводятся в действие от
распределительного вала толкателями (рис. 8).

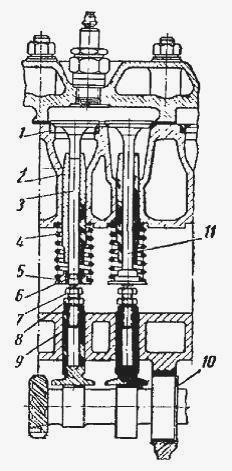

Рис. 8. Распределительный механизм ГРМ ГАЗ-51/52
1 - вставное седло выпускного заедания клапана; 2 — направляющая втулка клапана; 3— выпускной клапан, 4-клапанная пружина; 5 — тарелка клапанной пружины; 6 — сухарик клапана; 7 — регулировочный болт толкателя; 8 — контргайка; 9 —толкатель; 10 — распределительный вал; 11 —
впускной клапан.
Впускной клапан ГАЗ-52 изготовлен из хромистой стали 40Х, выпускной — из жароупорной стали Х9С2. По внешнему виду клапаны отличаются один от другого диаметром тарелки и наличием у выпускного клапана под головкой проточки.
Наружный диаметр тарелки впускного толкателя – 34 мм, выпускного – 36 мм. Угол седла обоих клапанов 45°, а высота подъема их 9,2 мм.
Фазы газораспределения при расчетном зазоре между клапаном и толкателем одинаковом для впускного и выпускного клапанов, следующие:
- Впускной клапан - Открытие 9° до в. м. т. Закрытие 51° после н. м. т.
- Выпускной клапан - Открытие 47° до н. м. т. Закрытие 13° после в. м. т.
Для обеспечения бесшумной и надежной работы распределительного механизма величину зазоров между клапанами и толкателями на холодном двигателе устанавливают несколько меньше расчетной, а именно: для впускного клапана 0,23 мм, а для выпускного 0,28 мм.
Надо иметь в виду, что при большей величине зазоров распределительный механизм работает со стуками, а при меньшей — падает мощность двигателя, увеличивается расход топлива, а иногда даже прогорают клапаны.
Для регулировки зазора между клапанами и толкателями ГАЗ-52 в эксплуатации (без снятия двигателя с погрузчика) рекомендуется снять переднее правое колесо и брызговик переднего крыла, а регулировку производить из-под крыла.
Для сокращения времени на регулировку зазоров рекомендуется придерживаться следующего порядка:
- вращая пусковой рукояткой коленчатый вал, поставить распределительный вал в положение, при котором первый выпускной клапан будет полностью открыт (когда толкатель поднялся на максимальную высоту), и в этом положении отрегулировать зазоры второго, третьего и шестого выпускных, а также первого, третьего и пятого впускных клапанов;
- повернуть коленчатый вал на один полный оборот (распределительный вал займет при этом положение, при котором шестой выпускной клапан будет полностью открыт) и отрегулировать зазоры первого, четвертого и пятого выпускных, а также второго, четвертого и шестого впускных клапанов.
Для регулировки зазора необходимо ослабить контргайку болта толкателя, удерживая при этом вторым ключом толкатель от проворачивания.
Затем, продолжая удерживать толкатель, надо вращать регулировочный болт в нужном направлении до получения требуемого зазора по щупу. После окончания регулировки следует возможно сильнее затянуть контргайку регулировочного болта. Пользоваться при этом следует нормальными ключами, имеющимися в комплекте шоферского инструмента.
Рис.9. Крепление тарелки клапанной пружины
1— тарелка клапанной пружины; 2 — стержень клапана; 3— сухарики
На головках клапанов ГАЗ-52 имеются пазы под отвертку, используемые при притирке клапанов.
В нижней части стержня 2 клапана (рис. 9) имеется выточка, в которую входят своими выступами два сухарика 3 тарелки клапанной пружины.
Наружная поверхность сухариков коническая, точно соответствующая коническому гнезду в тарелке клапанной пружины.
Под действием клапанной пружины тарелка садится на сухарики, запирая их, и сама удерживается сухариками от перемещения вниз. Нижние торцы стержней клапанов имеют большую твердость.
Оба клапана работают в сменных направляющих втулках из серого чугуна, окончательно обрабатываемых после запрессовки в блок. Схема расположения клапанов показана на рис. 10.

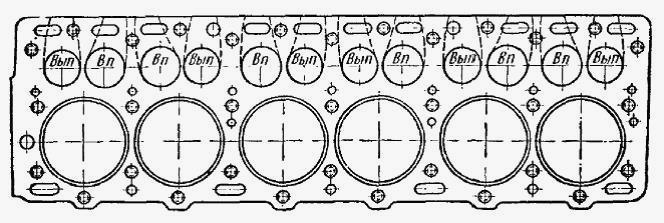

Рис. 10. Схема расположения клапанов ГАЗ-51/52
Клапанные пружины
Клапанные пружины для впускных и выпускных клапанов одинаковые, изготовлены из специальной закаленной в масле пружинной проволоки марки С-65 диаметром 4,1 мм.
Рис. 11. Клапанная пружина ГАЗ-52
Для уменьшения склонности пружин к вибрации, возникающей при некоторых числах оборотов двигателя, пружины сделаны с переменным шагом навивки, а следовательно с переменной (возрастающей) жесткостью (рис. 11).
Конец пружины с меньшим шагом навивки должен быть обращен вверх, к блоку, а с большим — вниз, к тарелке клапанной пружины. Неправильная установка пружин может стать причиной их преждевременной поломки.
Усилие клапанной пружины при сжатии ее до 44,5 мм равно 18,4—21,1 кг, а при сжатии до 37,5 мм — 46,2—49 кг. Для увеличения усталостной прочности клапанные пружины подвергают дробеструйной обработке.

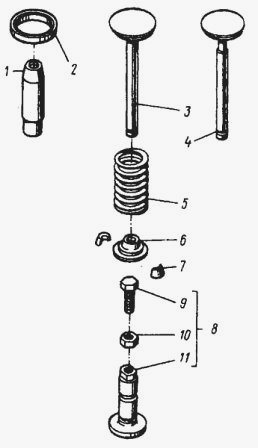

Рис.12. Клапаны ГАЗ-52
1 - Втулка направляющая клапана 12-1007032-А4
2 - Седло выпускного клапана 21-1007080-А
Седло выпускного клапана, увеличенное на 0,05мм 21-1007080-РП
Седло выпускного клапана, увеличенное на 0,25мм 21-1007080-ВР
3 - Клапан выпускной 51А-1007010
4 - Клапан выпускной 63-1007015-01
5 - Пружина клапана 70-6513
6 - Тарелка пружины клапана 11-6514-А1
7 - Сухарь клапана
8 - Толкатель в сборе 12-1007045
9 - Болт регулировочный 12-1007075-Б2
10 - Гайка 12-1007076
11 - Толкатель 12-1007055-Б2
Толкатели клапана ГАЗ-52
Толкатели — тарельчатые, стальные с наплавленной легированным отбеленным чугуном тарелкой. Рабочая поверхность тарелки отшлифована по сфере, радиус которой равен 750 мм.
Для предотвращения образования задиров на тарелках толкателей и кулачках распределительного вала во время приработки этой пары поверхность тарелки толкателей фосфатируют.
В верхней части стержня толкателя имеется отверстие для регулировочного болта и две лыски для удерживания толкателя от проворачивания при регулировке зазора между клапаном и толкателем. Регулировочный болт толкателя стопорят в нужном положении контргайкой.
Торцовая (рабочая) поверхность головки регулировочного болта отшлифована по сфере радиусом 110 мм и для повышения износостойкости подвергнута поверхностной закалке токами высокой частоты до твердости HRC — 55 - 60.
Сферическая поверхность головки регулировочного болта исключает возможность контакта его со стержнем клапана по кромке и работы клапана с перекосами в направляющей втулке. Если бы головка была плоской, такой контакт был бы возможен при перекосах осей направляющих клапанов, и толкателей.
