Гидроусилитель рулевого управления 4008-3405008-А
Рулевое управление с гидроусилителем устанавливалось на
львовских автопогрузчиках моделей АП-4045, АП-4043 и на
некоторых моделях АП-4014.
Рулевое управление содержит гидроусилитель 4008-3405008 и является у всех моделей автопогрузчиков АП-4045, 4043, 4014 аналогичным. Глобоидальный червяк рулевого механизма напрессован на нижний конец рулевого вала, опорами его служат два роликовых подшипника.
Сопряженный с червяком трехгребневой ролик закреплен в вилке вала сошки, ролик вращается на двух игольчатых подшипниках. Вращение червяка вызывает поворот ролика и вала сошки, перемещение тяги сошки и срабатывание гидроусилителя. Последний концом штока поршня через шаровый шарнир соединен с консолью, закрепленной на шасси львовского автопогрузчика.
Гидроусилитель рулевого управления львовских автопогрузчиков АП-4045, 4014 содержит исполнительный цилиндр и управляющее устройство золотникового типа.
При нагнетании масла слева или справа от поршня происходит соответствующее перемещение цилиндра относительно поршня. С противоположной штоку стороны в корпусе цилиндра встроена гильза золотника со сквозными прорезями, сообщающимися кольцевыми проточками в корпусе.
Внутри гильзы помещен золотник. Он может передвигаться вдоль гильзы в обе стороны на 2,5 мм от среднего нейтрального положения, в котором устанавливается пружиной. Золотник связан штоком, пружиной и двумя сухарями с шаровым пальцем тяги рулевой сошки 10.
Пока к рулевому колесу водителем не приложено усилие, золотник находится в нейтральном положении, а давление с обеих сторон поршня исполнительного цилиндра и золотника уравновешено. Когда водитель поворачивает рулевое колесо, тяга сошки перемещает золотник.
При этом одна полость исполнительного цилиндра соединяется с линией высокого давления, а другая со сливом. Соответственно с одной стороны поршня давление возрастает, а с противоположной - понижается, в результате чего корпус исполнительного цилиндра гидроусилителя 8 начинает перемещаться до тех пор, пока золотник вновь не придет в нейтральное положение при прекращении вращения рулевого колеса водителем.
При перемещении корпуса исполнительного цилиндра на такую же величину перемещается тяга, связывающая гидроусилитель с промежуточным рычагом 7 рулевого управления.

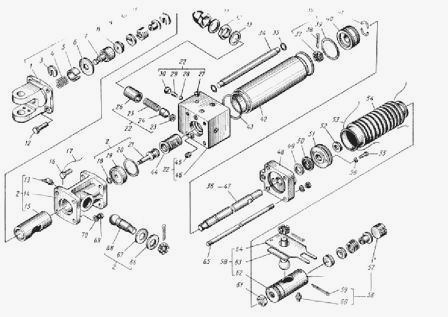

Рис.90. Гидроусилитель (пулемет) рулевого управления АП-4045
1 - Наконечник тяги 4008-3405125
2 - Корпус стакана в сборе 4045М-3405069
3 - Шайба замочная 4000-4612076-Б
4 - Пружина 4000М-3405106
5 - Втулка ограничительная 4045М-3405034
6 - Шайба упорная большая 4000М-3405102
7 - Пробка в сборе 4045М-3405098
8 - Вкладыш 120-3008022
9 - Пружина 120-3003021
10 - Упор 120-3003019
11 - Шайба упорная 4000М-3405093-Б
12 - Болт М12х40 201544-П29
13 - Масленка 11-А45 264030-П29
14 - Корпус станка 4000М-3405070-Б
15 - Стакан 4045М-3405095
16 - Болт М12х30 206576-П29
17 - Шплинт 0,8х400 258234-П29С
18 - Кольцо уплотнительное 4000М-3405090
19 - Корпус уплотнителей 4000М-3405085
20 - Кольцо уплотнительное 4000М-3405091
21 - Золотник 4000М-3405074-А
22 - Корпус золотника в сборе 4000М-3405050
23 - Седло клапана 4000-4612024-Б
24 - Клапан редукционный 4000-4612025-Б1
25 - Пружина 4000М-3405055-Б
26 - Винт регулировочный 4000-4612030-Б1
27 - Пробка КГ 1/8" 262531-П29
28 - Шарик 4000М-3405057
29 - Пружина 4000М-3405058
30 - Пробка КГ 3/8" 262533-П29
31 - Колпак 4000М-4612038
32 - Контргайка 4000-4612035
33 - Шайба 4000-4612032-Б
34 - Трубка соединительная 4000М-3405017
35 - Кольцо уплотнительное 4000М-3405020
36 - Шток с поршнем в сборе 4008-3405035
37 - Гайка М20х15 251015-П29
38 - Шплинт 4х40 258056-П29С
39 - Кольцо уплотнительное 4000М-3405045
40 - Поршень 4000М-3405041
41 - Полукольцо установочное 4000М-3405043
42 - Цилиндр 4000М-3405015
43 - Кольцо уплотнительное 4000М-3405019
44 - Гильза 4000М-3405063
45 - Пробка 4045М-3405125
46 - Корпус золотника 4000М-3405053
47 - Шток 4008-3405039
48 - Крышка в сборе 4045-3405024
49 - Кольцо упорное 4009-4635079-Б
50 - Манжета 22х38 4009-4635076
51 - Корпус сальника 4000М-3405031-Б
52 - Сальник штока 4000М-3405030
53 - Шплинт 0,8х500 258238
54 - Муфта защитная 4000М-3405037
55 - Болт М8х28 201459-П29
56 - Шайба 252135П29С
57 - Пробка 120-3003026
58 - Наконечник в сборе 4000М-3405046-Б
59 - Шплинт 4х60 258059-П29С
60 - Масленка 1-А1 264020-П29
61 - Гайка М20х1,5 250640-П29
62 - Наконечник сварка 4000М-3405047-Б
63 - Прокладка 120-3003036
64 - Чехол 120-3003037
65 - Шпилька стяжная 4000М-3405065
66 - Прокладка 4000М-3405122
67 - Шайба 4000М-3405120
68 - Палец шаровой 4045-3405032
69 - Гайка М12 250514-П29
70 - Шайба 252137-П29С
